공압 액츄에이터는 가스 압력을 사용하여 밸브 액츄에이터를 열거나 닫도록 하며, 이는 공압 액츄에이터 또는 공압 장치라고도 하지만 일반적으로 이를 공압 헤드라고 합니다. 액츄에이터의 공압 액츄에이터와 규제 기관은 전체적으로 통합되어 있으며 액츄에이터는 다이어프램, 피스톤, 포크 및 랙입니다.
현재, 공압식 액츄에이터 외에도 더 많이 사용되는 액츄에이터, 즉 전동식 액츄에이터가 있습니다. 둘 다 액츄에이터이지만 기술적 성능의 차이로 인해 다양한 응용 분야에서 널리 사용됩니다. 공압 액츄에이터는 빠른 직선 운동, 간단한 구조, 편리한 유지 보수 및 정밀한 모션 제어를 위한 전동 액츄에이터를 간단히 구현할 수 있습니다. 공압 액추에이터의 가장 두드러진 특징은 공압 액추에이터가 환경 친화적이며 열악한 작업 환경에 적응할 수 있다는 것입니다. 폭발이 발생하면 방진 요청, 더 많은 먼지와 습한 조건.

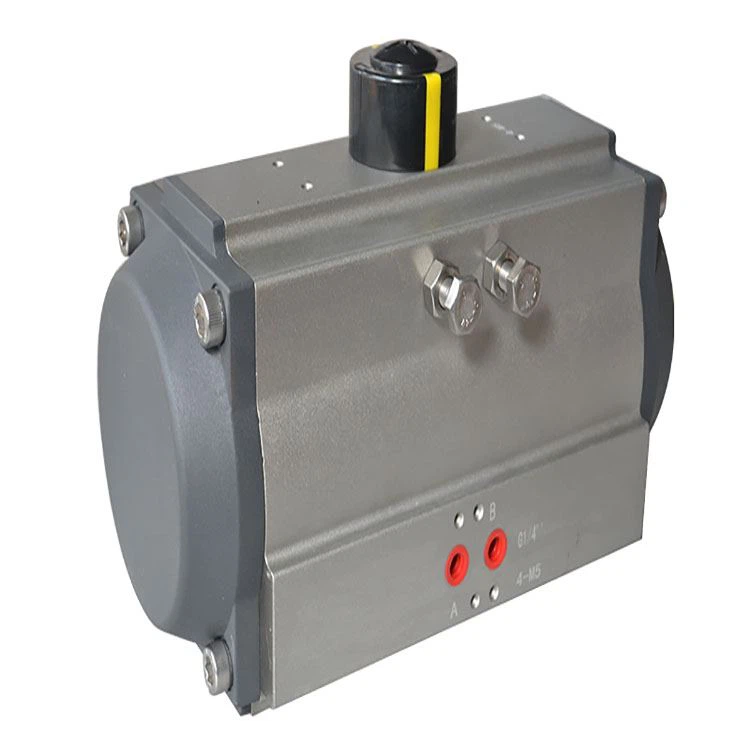

압축 공기가 노즐 A에서 공압 액추에이터로 들어가면 가스가 이중 피스톤을 양 끝단(실린더 헤드 끝단)으로 선형으로 움직이게 하고 피스톤의 기어가 기어를 회전시켜 시계 반대 방향으로 90도 회전하고 밸브가 열립니다. 이때 가스와 B관의 양단에 있는 가스가 노즐에서 토출된다. 한편, 압축공기가 노즐B에서 공압액추에이터의 양단으로 들어가면 가스가 이중열을 밀어 가운데에서 직선운동을 하고 피스톤의 랙이 회전축의 기어를 구동하여 90도 회전한다. 시계 방향으로 도, 밸브가 닫힙니다. 이때 가스액츄에이터와 A튜브 중간에 있는 가스가 배출됩니다. 위는 표준 전송 원리입니다. 사용자 요구에 따라 공압 액추에이터는 표준 구동 원리와 반대 방향으로 설치할 수 있습니다. 즉, 시계 방향 회전을 선택하여 밸브를 열고 반시계 방향 회전을 선택하여 밸브를 닫을 수 있습니다. 단동(스프링 리턴형) 공압 액츄에이터는 입구 노즐에 사용되며 B 파이프 노즐은 배기 구멍에 사용됩니다(B 파이프 노즐에는 머플러가 장착되어야 함). 스프링이 스프링에 의해 밸브를 해제할 때 파이프 노즐이 밸브에 들어가 가스를 엽니다.
