OEM 버터플라이 밸브 공급업체로서 당사 제품의 성능을 보장하는 것이 가장 중요합니다. 이 블로그에서는 OEM 버터플라이 밸브의 성능을 테스트하기 위한 몇 가지 주요 방법과 고려 사항을 공유하겠습니다.
1. 버터플라이 밸브의 기본 이해
테스트 절차를 살펴보기 전에 버터플라이 밸브가 무엇인지 이해하는 것이 중요합니다. 버터플라이 밸브는 디스크를 사용하여 파이프를 통한 유체 흐름을 제어하는 1/4회전 밸브 유형입니다. 밸브 본체, 디스크, 스템, 씰로 구성된 간단한 구조를 가지고 있습니다. 버터플라이 밸브는 저렴한 비용, 컴팩트한 디자인, 빠른 작동으로 인해 수처리, HVAC, 화학 처리 등 다양한 산업 분야에서 널리 사용됩니다.

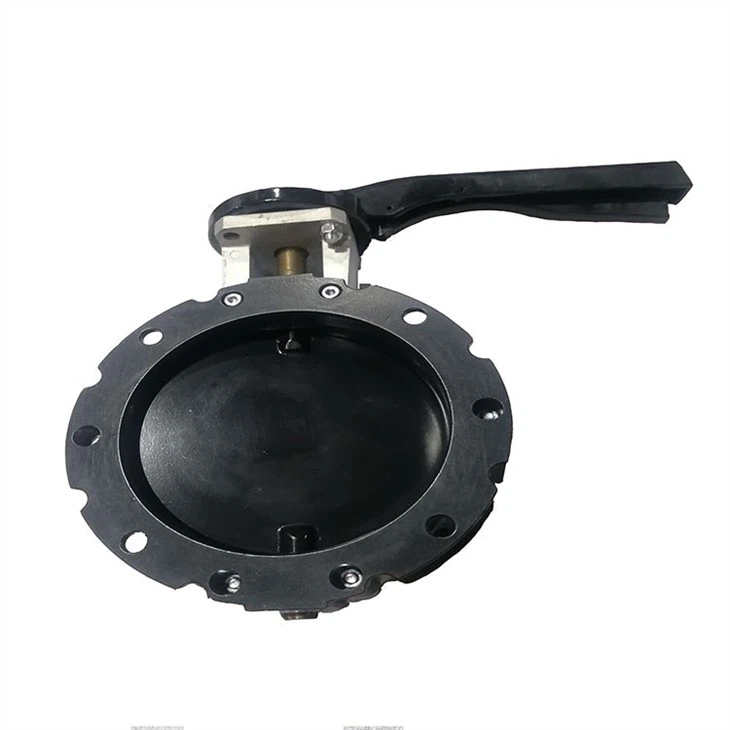

우리는 다음을 포함하여 광범위한 버터플라이 밸브를 제공합니다.알루미늄 핸들이 있는 웨이퍼형 수동 버터플라이 밸브그리고천진 제조업체 주철 웨이퍼형 버터플라이 밸브. 이 밸브는 다양한 적용 요구 사항을 충족하도록 설계되었으며 품질을 보장하려면 엄격한 성능 테스트가 필요합니다.
2. 육안검사
OEM 버터플라이 밸브 테스트의 첫 번째 단계는 육안 검사입니다. 여기에는 밸브 본체, 디스크 및 스템에 균열, 긁힘 또는 정렬 불량과 같은 눈에 띄는 결함이 있는지 밸브를 점검하는 작업이 포함됩니다. 씰이 올바르게 설치되었는지, 손상 흔적이 있는지 검사하십시오. 밸브 부품의 표면 마감은 매끄러워야 하며 밸브 성능에 영향을 줄 수 있는 거친 부분이 없어야 합니다.
크기, 압력 등급 및 재료 사양을 포함하여 밸브의 표시를 검사하십시오. 이러한 표시는 밸브 성능에 대한 중요한 정보를 제공하므로 명확하고 정확한지 확인하십시오.
3. 치수 확인
버터플라이 밸브의 올바른 설치와 성능을 위해서는 정확한 치수가 중요합니다. 캘리퍼, 마이크로미터, 게이지와 같은 정밀 측정 도구를 사용하여 밸브의 주요 치수를 측정합니다. 밸브 몸체의 직경, 디스크의 두께, 스템의 길이를 확인하십시오. 이러한 측정값을 설계 사양과 비교하여 밸브가 필수 공차를 충족하는지 확인하십시오.
예를 들어, 적절한 밀봉을 보장하려면 밸브의 플랜지 치수가 해당 파이프 플랜지와 일치해야 합니다. 치수에 차이가 있으면 누출이 발생하거나 밸브가 제대로 작동하지 않을 수 있습니다.
4. 토크 테스트
토크 테스트는 버터플라이 밸브의 중요한 성능 테스트입니다. 밸브를 열고 닫는 데 필요한 힘의 양을 측정합니다. 토크 테스터는 밸브의 움직임을 모니터링하면서 제어된 양의 토크를 밸브 스템에 적용하는 데 사용됩니다.
밸브를 작동하는데 필요한 토크는 규정된 범위 내에 있어야 합니다. 토크가 너무 높으면 밸브 구성 요소의 바인딩, 정렬 불량 또는 과도한 마찰과 같은 문제를 나타낼 수 있습니다. 반면, 토크가 너무 낮으면 밸브가 제대로 밀봉되지 않아 누출이 발생할 수 있습니다.
토크 테스트 중에는 완전 개방, 완전 폐쇄, 중간 위치 등 다양한 위치에서 밸브를 테스트하는 것이 중요합니다. 이는 밸브가 전체 동작 범위에서 원활하게 작동하도록 보장하는 데 도움이 됩니다.
5. 압력 테스트
압력 테스트는 버터플라이 밸브에 대한 또 다른 중요한 테스트입니다. 누출 없이 지정된 압력을 견딜 수 있는 밸브의 능력을 검증합니다. 압력 테스트에는 수압 테스트와 공압 테스트의 두 가지 주요 유형이 있습니다.
수압 테스트
정수압 테스트에서 밸브는 물로 채워지고 지정된 테스트 압력으로 가압됩니다. 테스트 압력은 일반적으로 밸브가 예상치 못한 압력 서지를 처리할 수 있도록 밸브의 정상 작동 압력보다 높습니다. 그런 다음 밸브 구성 요소에서 물이 떨어지거나 새어 나오는 등 누출 징후가 있는지 밸브를 검사합니다.
테스트 기간은 느리게 누출되는 결함을 감지하기에 충분해야 합니다. 테스트 후 부식을 방지하기 위해 밸브를 배수하고 건조시킵니다.
공압 테스트
공압 테스트에서는 물 대신 압축 공기나 가스를 사용합니다. 용도의 특성이나 밸브의 재질상 물을 사용할 수 없는 경우에 자주 사용됩니다. 밸브는 지정된 테스트 압력까지 공기 또는 가스로 가압되며, 밸브 조인트 및 씰에 비누 용액을 도포하여 누출을 감지합니다. 거품이 형성되면 밸브에 누출이 있음을 나타냅니다.
6. 흐름 테스트
흐름 테스트는 파이프를 통과하는 유체의 흐름을 제어하는 밸브의 능력을 측정합니다. 유량계는 다양한 밸브 개구부에서 밸브를 통과하는 유체의 유량을 측정하는 데 사용됩니다. 테스트는 일반적으로 일정한 압력과 온도의 통제된 조건에서 수행됩니다.
유량 계수(Cv)와 같은 밸브의 유량 특성은 테스트 결과를 기반으로 계산됩니다. Cv 값은 주어진 압력 강하에서 특정 양의 유체를 통과시키는 밸브의 용량을 나타냅니다. 측정된 Cv 값을 설계 값과 비교하면 밸브가 필요한 유량 성능을 충족하는지 확인하는 데 도움이 됩니다.
7. 시트 누출 테스트
시트 누출 테스트는 닫혔을 때 밸브가 단단히 밀봉되는 능력을 평가하는 데 사용됩니다. 밸브가 닫히고 밸브 전체에 압력차가 적용됩니다. 밸브 시트를 통한 누출량은 유량계를 사용하거나 특정 기간 동안 누출된 유체를 수집하여 측정하여 측정합니다.
허용 가능한 시트 누출률은 업계 표준 또는 고객 요구 사항에 따라 지정됩니다. 과도한 시트 누출은 에너지 손실, 제품 오염 및 시스템 효율성 감소로 이어질 수 있습니다.
8. 내구성 테스트
내구성 테스트는 밸브의 장기간 작동을 시뮬레이션하여 신뢰성을 보장합니다. 밸브는 정상 작동 조건이나 가속 속도에서 여러 번 열렸다 닫혔다를 반복합니다. 사이클링 프로세스 동안 토크, 압력 및 누출을 포함하여 밸브 성능이 지속적으로 모니터링됩니다.
내구성 테스트는 스템 베어링, 씰 및 디스크와 같은 밸브 구성 요소의 잠재적인 마모 및 파손 문제를 식별하는 데 도움이 됩니다. 또한 장기간에 걸쳐 성능을 유지하는 밸브의 능력도 검증합니다.
9. 재료 테스트
밸브 구성 요소의 재료 특성은 밸브 성능에 중요한 역할을 합니다. 재료 테스트에는 화학 분석, 경도 테스트 및 인장 테스트가 포함될 수 있습니다.
화학 분석에서는 밸브 재료의 구성을 결정하여 지정된 합금 요구 사항을 충족하는지 확인합니다. 경도 테스트는 밸브 부품의 경도를 측정하여 내마모성과 강도에 영향을 미칩니다. 인장 시험은 인장력을 견디는 재료의 능력을 측정하여 연성 및 강도에 대한 정보를 제공합니다.
10. 결론 및 행동 촉구
OEM 버터플라이 밸브의 성능 테스트는 품질, 신뢰성 및 기능을 보장하기 위한 여러 테스트를 포함하는 포괄적인 프로세스입니다. 이러한 테스트를 수행함으로써 우리는 고객에게 특정 응용 분야 요구 사항을 충족하는 고품질 버터플라이 밸브를 제공할 수 있습니다.
고성능 OEM 버터플라이 밸브가 필요한 경우 당사 제품 범위를 살펴보시기 바랍니다.OEM 버터플라이 밸브. 당사의 전문가 팀은 귀하의 프로젝트에 적합한 밸브를 선택하고 귀하가 가질 수 있는 모든 질문에 답변하는 데 도움을 드릴 준비가 되어 있습니다. 조달 논의를 시작하고 OEM 버터플라이 밸브의 우수한 품질을 경험하려면 당사에 문의하십시오.
참고자료
- ASME B16.34 - 밸브 - 플랜지형, 나사산형 및 용접형 끝단
- API 598 - 밸브 검사 및 테스트
- ISO 5208 - 산업용 밸브 - 밸브의 압력 테스트
