제품 설명
ASME B/16.4716.5, Class 125 / 150에 따른 플랜지; DIN 2501, PN10/PN16
ASME B16.1/B16.2
크기: DN40-DN900/ 1.5"-36"

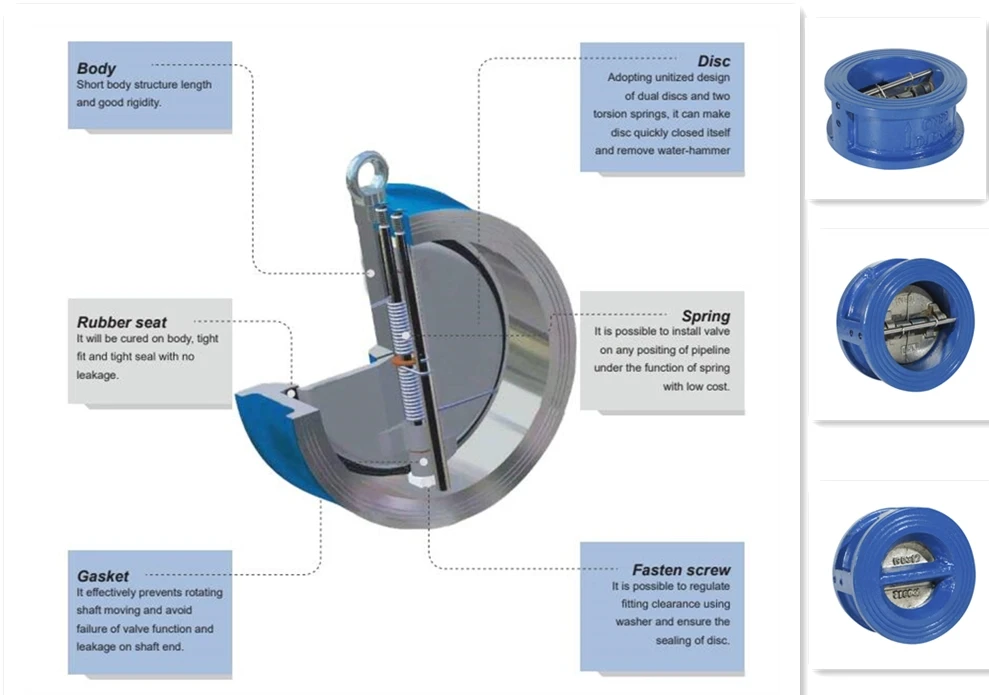

재료:
본체: 주철/연성 철/주강/스테인리스 강/알루미늄 청동
원판: 연성이 있는 철/스테인리스/알루미늄 청동
스프링 : 스테인리스강(SS304, SS316, 인코넬)
줄기: 스테인레스 스틸
좌석: EPDM/NBR/VITON/스테인리스
작동 압력: 1.5"-12" 16bar; 14"-24" 10바/16바; 28"-36" 최대 10바
표준에 따른 압력 테스트: API 598
| 증권 시세 표시기 | 인치 | ØD | ØD1 | L | |||
| PN6 | PN10 시리즈 | PN16 | 클래스 125/150 | ||||
| 40 | 1.5" | 86 | 92 | 82 | 57 | 43 | |
| 50 | 2" | 96 | 107 | 101 | 71 | 43 | |
| 65 | 2.5" | 116 | 127 | 121 | 80 | 46 | |
| 80 | 3" | 132 | 142 | 134 | 98 | 64 | |
| 100 | 4" | 152 | 162 | 171 | 117 | 64 | |
| 125 | 5" | 182 | 192 | 193 | 145 | 70 | |
| 150 | 6" | 207 | 218 | 219 | 172 | 76 | |
| 200 | 8" | 262 | 273 | 276 | 221 | 89 | |
| 250 | 10" | 317 | 328 | 336 | 275 | 114 | |
| 300 | 12" | 373 | 378 | 383 | 406 | 325 | 114 |
| 350 | 14" | 423 | 428 | 444 | 448 | 361 | 127 |
| 400 | 16" | 473 | 489 | 495 | 511 | 412 | 140 |
| 450 | 18" | 528 | 539 | 555 | 546 | 468 | 152 |
| 500 | 20" | 578 | 594 | 617 | 603 | 515 | 152 |
| 600 | 24" | 679 | 695 | 734 | 714 | 624 | 178 |
| 700 | 28" | 784 | 807 | 802 | 828 | 720 | 229 |
| 800 | 32" | 890 | 917 | 912 | 936 | 825 | 241 |
| 900 | 36" | 990 | 1044 | 1012 | 1044 | 914 | 241 |
유효성
체크 밸브는 다음과 함께 사용할 수 있습니다.
공칭 직경 DN50 ~ 900(2"~36"),
공칭 압력 PN10 ~ PN16, 플랜지 연결은 EN1092-2 PN10,PN16, ANSI CLASS 125/150, JIS 5K 및 10K 등입니다.
기능 및 특성
이 밸브는 주로 파이프라인의 물, 기름 및 기타 매체의 연결 및 차단에 사용됩니다. 그리고 이 밸브의 주요 기능은 배지가 물러나 용기에서 흘러나오는 것을 막는 것입니다.
이 밸브의 면간 길이는 짧고 부피가 작고 무게가 가볍습니다.
디스크를 빠르게 닫을 수 있습니다.
수평배관과 수직배관 모두에 사용할 수 있어 설치시에도 편리합니다.
작은 유체 저항으로 밸브가 방해받지 않습니다.
밀봉이 잘되어 유연합니다.
구조가 간단하고 콤팩트하며 외관이 미려합니다.
서비스 수명은 높은 신뢰성으로 길다.
