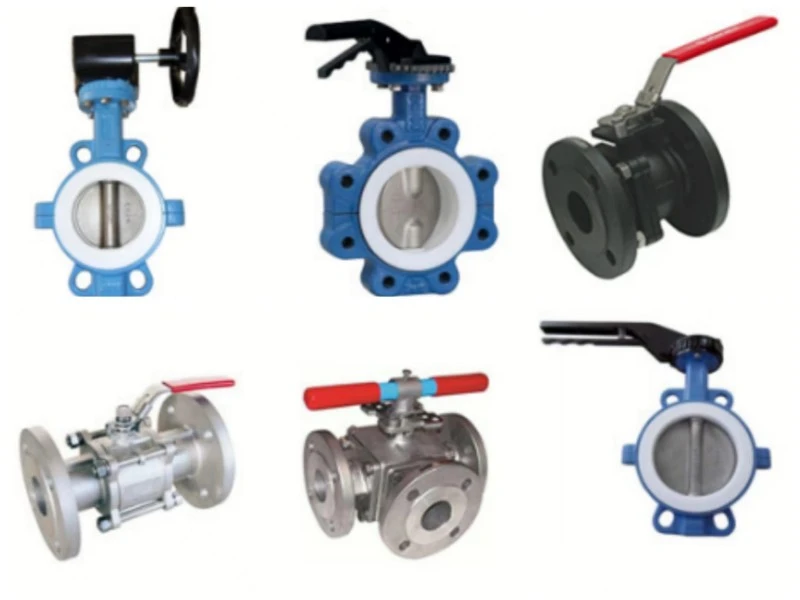

버터플라이 밸브와 볼 밸브는 모두 파이프라인의 흐름을 제어하는 데 사용되는 1/4 회전 밸브 유형입니다. 두 가지 주요 차이점은 다음과 같습니다.
구성: 버터플라이 밸브에는 밸브 본체 중앙의 샤프트에서 회전하는 디스크가 있습니다. 디스크는 금속 또는 고무나 플라스틱과 같은 유연한 재질로 만들 수 있습니다. 반대로 볼 밸브는 중앙에 구멍이 있는 구형 볼을 가지고 있습니다. 밸브 본체 내에서 볼이 회전하여 흐름을 제어합니다.
작동: 버터플라이 밸브는 디스크를 90도 회전시켜 밸브를 열거나 닫는 방식으로 작동합니다. 볼 밸브는 볼을 1/4 회전하여 같은 방식으로 작동합니다. 그러나 볼 밸브에는 흐름 방향에 수직인 레버 또는 핸들이 있는 반면 버터플라이 밸브에는 흐름 방향과 평행한 레버 또는 핸들이 있습니다.
유량 제어: 버터플라이 밸브는 일반적으로 적당한 유량 제어에 사용되는 반면 볼 밸브는 정밀한 유량 제어에 더 적합합니다.
압력 및 온도: 버터플라이 밸브는 저압에서 중압 응용 분야와 적당한 온도 범위에 적합합니다. 볼 밸브는 고압 및 고온 응용 분야에 적합합니다.
밀봉: 버터플라이 밸브는 디스크 설계로 인해 밀봉에 문제가 있을 수 있습니다. 대조적으로, 볼 밸브는 구형 볼의 설계로 인해 단단히 밀봉됩니다.
전반적으로 버터플라이 밸브와 볼 밸브 사이의 선택은 특정 응용 분야, 압력 및 온도 요구 사항, 흐름 제어 요구 사항 및 예산에 따라 달라집니다.
